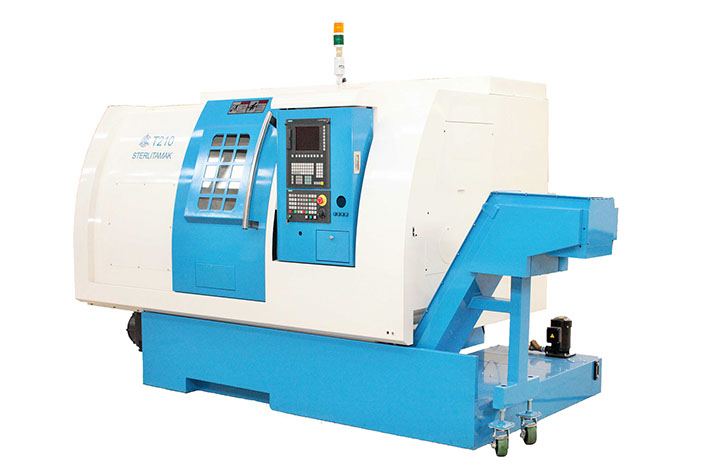

Токарный станок с ЧПУ модели Т 210

Станок горизонтальный токарный с ЧПУ модели T210 спроектирован с учетом современных требований по точности, которые обеспечиваются жесткостью термостабильностью, применением комплектующих ведущих мировых производителей.

Станок предназначен для высокопроизводительной токарной обработки деталей типа «вал», «фланец», «втулка», «ниппель», «штуцер» и т.д. из различных конструкционных материалов.


- Все корпусные детали изготовлены из высококачественного вибростойкого чугуна.

- Конструкция корпусных деталей рассчитана методом конечных элементов, ребра

жесткости обеспечивают стабильность обработки.

- Применение прецизионных шариковинтовых передач класса С3 на осях X,Z обеспечивает

максимальные точность позиционирования и повторяемость.

Особенности конструкции:

- Система ЧПУ «Sinumerik 828D».

- Привода «Sinamics S120» фирмы «Siemens» (Германия).

- 8-позиционная револьверная головка фирмы «Sauter» (Германия).

- Система охлаждения, разводка охлаждения.

- 3-х кулачковый гидравлический патрон с возможностью обработки заготовки из прутка

диаметром до 65 мм.


Дополнительные опции:

- Возможность оснащения приемником обработанных деталей.

- Возможность оснащения стружкоуборочным транспортером.

- Возможность оснащения системой ЧПУ «Fanuc 0i-TD» / «MITSUBISHI 70ASL».

- Возможность оснащения цанговыми патронами.

- Возможность оснащения 12-позиционной револьверной головкой с приводным

инструментом и осью Y.

- Маслоотделитель.

- Программируемая задняя бабка.

ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ СТАНКА

Базовая комплектация:

-станина

-X, Z - салазки

-шпиндельная бабка

-шариковинтовые пары класса C3 на оси X, Z

-шпиндель 4500 об/мин

-главный двигатель 11/15 кВт (ф. «Siemens» Германия)

-двигатели на оси X, Z (ф. «Siemens» Германия)

-пневмосистема

-разводка охлаждения, система подачи СОЖ, насос, бак сбора СОЖ.

-система смазки

-ограждение зоны резания «кабинетного» типа

-освещение зоны резания

-система ЧПУ «Sinumerik-828D » и электроприводы (ф. «Siemens» Германия)

-комплектация станка 8-ми или 12-ти позиционной револьверной головкой

-токарный трехкулачковый патрон 254 мм со сквозным отверстием и гидроприводом с

возможностью обработки заготовок из пруткового материала диаметром до 65 мм

- гидростанция

-электрошкаф с электрооборудованием

-комплект стандартных принадлежностей

-комплект стандартной документации

Наибольший диаметр заготовки, устанавливаемый над станиной, мм

Наибольшая длина обработки, мм

Наибольшая длина прутка, мм

Наибольший диаметр обработки (валы), мм

Наибольший диаметр обработки (диски), мм

Наибольший диаметр прутка, мм

Наибольшие программируемые перемещения (ось Z), мм

Наибольшие программируемые перемещения (ось X),мм

Размер патрона, мм

Конус шпинделя

Диапазон частот вращения шпинделя, мин-1

Мощность главного двигателя, кВт

Диапазон программируемых подач по осям X / Z, мм/мин

Скорость быстрого перемещения по осям (X / Z), м/мин

Габаритные размеры станка, мм

Длина х Ширина х Высота

Масса станка, кг, не более

600

560

1500

360

450

65

610

225

254

ISOA2-6

20…4900

11/15

0…9000

0…9000

20 / 24
2700х1600х1800


4100
