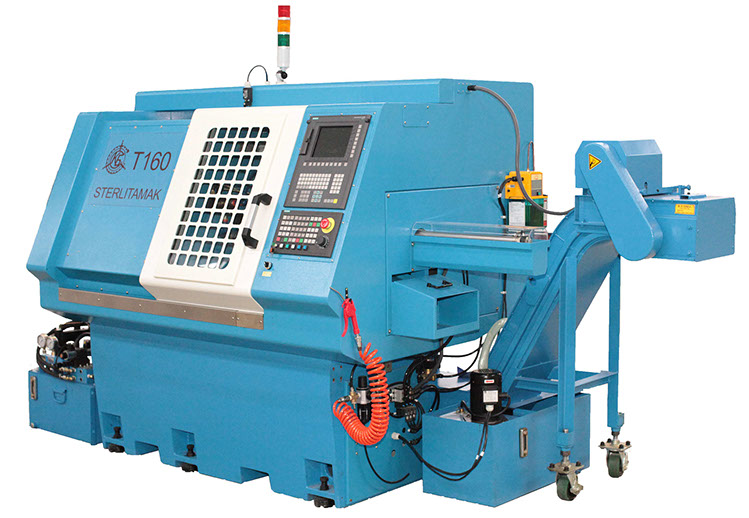

Токарный станок с ЧПУ модели Т 160

Станок горизонтальный токарный с ЧПУ модели T160 спроектирован с учетом современных требований по точности, которые обеспечиваются жесткостью конструкции, термостабильностью, применением комплектующих ведущих мировых производителей.

Станок предназначен для высокопроизводительной токарной обработки деталей типа «фланец», «втулка», «ниппель», «штуцер» и т.д. из различных конструкционных материалов.



- Все корпусные детали изготовлены из высококачественного вибростойкого чугуна.

- Конструкция корпусных деталей рассчитана методом конечных элементов, ребра жесткости обеспечивают стабильность обработки.

- Применение прецизионных шариковинтовых передач класса С3 на осях X,Z обеспечивает максимальные точность позиционирования и повторяемость.

Особенности конструкции:

- Система ЧПУ «Sinumerik 828D».

- Привода «Sinamics S120» фирмы «Siemens» (Германия).

- 8-позиционная револьверная головка фирмы «Sauter» (Германия).

- Система охлаждения, разводка охлаждения.

- 3-х кулачковый гидравлический патрон с возможностью обработки заготовки из прутка

диаметром до 45 мм


Дополнительные опции:

- Возможность оснащения приемником обработанных деталей.

- Возможность оснащения стружкоуборочным транспортером.

- Возможность оснащения системой ЧПУ «Fanuc 0i-TD» / «MITSUBISHI 70ASL».

- Возможность оснащения цанговыми патронами.

- Возможность оснащения 12-позиционной револьверной головкой с приводным инструментом.

- Маслоотделитель.

- Программируемая задняя бабка.

ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ СТАНКА

Базовая комплектация:

-станина

-X, Z - салазки

-шпиндельная бабка

-шариковинтовые пары класса C3 на оси X, Z

-шпиндель 5000 об/мин.;

-8-позиционная револьверная головка (ф. «Sauter», Германия)

-главный двигатель 5,5/7 кВт (ф. «Siemens» Германия)

-двигатели на оси X, Z (ф. «Siemens» Германия)

-пневмосистема

-разводка охлаждения, система подачи СОЖ, насос, бак сбора СОЖ.

-система смазки

-ограждение зоны резания «кабинетного» типа

-освещение зоны резания

-система ЧПУ «Sinumerik-828D » и электроприводы (ф. «Siemens» Германия)

-токарный трехкулачковый патрон с гидроприводом (диаметр прутка до 42мм)

-гидростанция

-электрошкаф с электрооборудованием

-комплект стандартных принадлежностей

-комплект стандартной документации

Максимальный диаметр вращения над станиной, мм

Максимальный диаметр вращения над салазками, мм

Максимальный диаметр обработки, мм

Максимальный диаметр точения на суппортом, мм

Наибольшее перемещение шпиндельной бабки (ось Z), мм

Наибольший перемещение суппорта (ось Х), мм

Наибольшая длина прутка, мм

Наибольшая длина обработки, мм

Наибольший диаметр обрабатываемого прутка, мм

Конус шпинделя

Диапазон частот вращения шпинделя, об/мин

Мощность шпинделя, кВт

Диапазон программируемых подач по осям X, Z, мм/мин

Скорость быстрых перемещений по осям X/Z, мм/мин

Габаритные размеры станка, мм

Длина х Ширина х Высота

Масса станка, кг.

330

180

250

190

280

150

1500

150

45

А2-5

0…5000

5,5/7

0,016 - 6000

15 000

1800х1400х1650

2100
