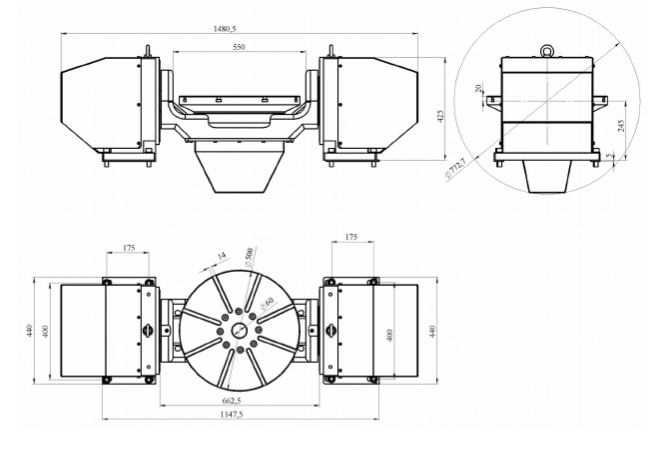

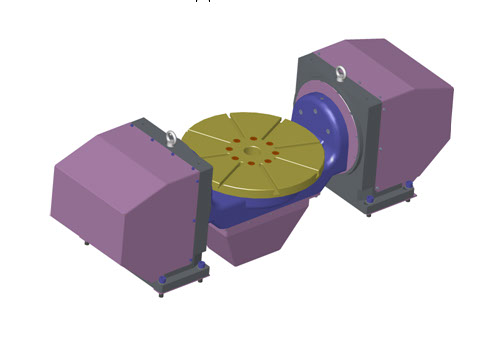

СТОЛ НАКЛОННО-ПОВОРОТНЫЙ МОДЕЛИ CNC500

Стол наклонно-поворотный модели CNC500 предназначен для расширения технологических возможностей станка с числовым программным управлением, в качестве дополнительных координат.

Использование наклонно-поворотного стола в режиме позиционирования позволяет обработать деталь с пяти сторон за один установ, что существенно повышает производительность и точность обработки, за счет сокращения технологических баз.

Использование наклонно-поворотного стола в режиме пятикоординатной обработки позволяет вести обработку деталей сложной формы (рабочие колеса компрессоров и насосов, шнеки, инструмент, штамповую оснастку и т.д.).

Планшайба цементированная, каленая, имеет твердость 55 HRC.

Стол может устанавливаться на уже имеющееся оборудование.

Совместим со всеми современными системами ЧПУ.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размеры рабочей поверхности планшайбы, мм

Количество Т-образных пазов

Ширина паза, мм

Диаметр центрального отверстия, мм

Наибольшая частота вращения стола, мин-1

ось А

ось С

Наибольший крутящий момент, Нм

ось А

ось С

Угол поворота стола, град

А

С

Точность углового позиционирования по осям А, C

(при непрерывном отсчете координат), угл. сек.

Дискретность задания перемещения по осям А, С, град

Наибольшая масса обрабатываемой детали, кг, не более



Ø 500

8

2х14H7 (6х14H11)
60Н6

28

28

1020

1020

180 (+90/-90)

360

±6

0,001

500
