ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ МОДЕЛИ ПОРТАЛЬНОГО ТИПА

Серия станков портального типа проектировалась с использованием модульного принципа. Станки серии DS2000 предназначены для высокопроизводительной обработки крупногабаритных деталей из различных конструкционных материалов, в том числе труднообрабатываемых: титан и жаропрочные сплавы.

Выполняют операции сверления, растачивания, нарезания резьбы, прямолинейного, объемного и контурного фрезерования, в том числе с одновременным управлением по пяти координатам.

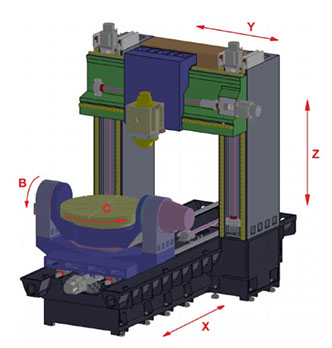

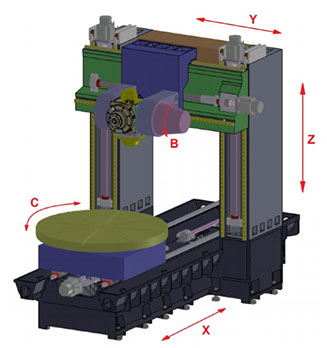

- Конструкция портального типа с подвижным столом.

- Оснащение станка предусматривает совмещение токарной и фрезерной функции.

- Конструкция корпусных деталей рассчитана методом конечных элементов, ребра жесткости обеспечивают стабильность обработки.

- Роликовые направляющие качения по осям X/Y/Z.

- Возможность оснащения поворотными столами и фрезерными головками для пятикоординатной и пятисторонней обработки.

- Оптические датчики непосредственного измерения по линейным и круговым осям.

- Система ЧПУ «Sinumerik 828D/840Dsl и комплектные электроприводы фирмы «Siemens» (Германия).

Особенности конструкции.

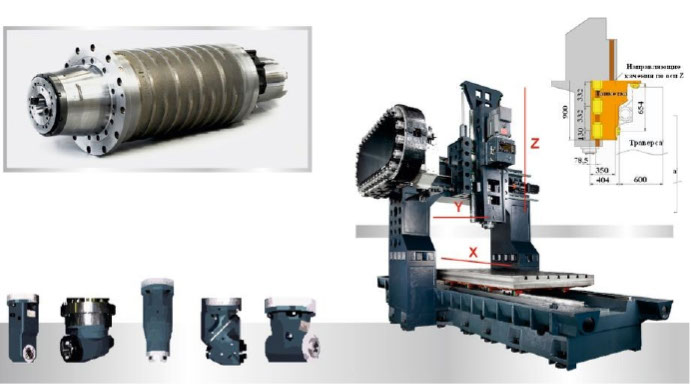

- Жесткая конструкция шпиндельной бабки.

- Возможность оснащения коробкой передач для обеспечения максимального крутящего момента - 500 Нм, конус шпинделя ISO 50

- Возможность установки шпиндель-мотора с конусом HSK-A100, в том числе с функцией жесткой фиксации инструмента для токарной обработки.

- Возможность оснащения угловыми фрезерными головками, в том числе двухосевыми, для осуществления обработки крупногабаритных деталей с пяти сторон с одной установки.

Станок по желанию заказчика с целью расширения технологических возможностей может быть оснащен:

- глобусным столом для пятикоординатной обработки;

- столом с возможностью токарной обработки;

- сменными угловыми и поворотными головками;

- системой измерения инструмента фирмы «Renishaw» (Великобритания): контактной TS-27R, бесконтактной NC-4

- системой измерения детали фирмы «Renishaw» (Великобритания): измерения в плоскости OMP-60, измерения в объеме MP-700.

ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Типоразмер

Перемещения

Перемещения (X x Y x Z мм)

Расстояние от торца шпинделя до

поверхности стола, (мм)

Расстояние от оси шпинделя до колонны

(мм)

Расстояние между колоннами (мм)

Стол

Размер стола (мм)

Т-образные пазы, мм

Максимальная нагрузка на поверхность стола (кг/м2)

Шпиндель

Конус

Частота вращения шпинделя (об/мин)

Номинальный крутящий момент, режим S1 –

продолжительный (Нм)

Максимальный крутящий момент, режим S6

– кратковременно (Нм)

Тип привода

Мощность электродвигателя, S1/S6 (кВт)

Приводы подач

Ускоренное перемещение (X/Y/Z м/мин)

Рабочая подача (X/Y/Z/ мм/мин)

Обозначение двигателя /номинальная

мощность (X/Y/Z/ кВт)

Инструментальный магазин

Тип магазина

Тип манипулятора

Емкость магазина (шт)

Максимальный диаметр инструмента (при

свободных соседних ячейках) (мм)

Максимальная длина инструмента (мм)

Максимальный вес инструмента (кг)

Данные для монтажа

Давление воздуха в пневмосистеме (кг/см2)

Давление жидкости в гидросистеме, объем

(кг/см2, л)

Напряжение сети, (В)

Номинальная подключаемая мощность

коробка передач / шпиндель мотор,( кВт)

Объем бака СОЖ (л)

Вес (кг)

Высота (мм)

Площадь (Д x Ш мм)

1700х1200



1700 x 1400 x 900 (1100 – опция)

160~1060



404



1400

1700 x 1200

22 x 150

5000



HSK A 100

10000

180



281



Шпиндель-мотор

32/36



20/20/20

10000

1FK7 103 7





Цепной

Двойной грейфер

32

Ø160 (Ø250)



350

20



6

60, 40л



380



50/67

900

15500

4500

5800 x 4150

2200х1200



2200 x 1400 x 900 (1100 – опция)

160~1060



404



1400



2200 x 1200

22 x 150

5000



HSK A 100

10000

180



281



Шпиндель-мотор

32/36



16/20/20

10000

1FK7 103 7





«Кукушка» дисковый

-

40

Ø160 (Ø250)



350

20



6

60, 40л



380



50/67

900

15500

4500

6090 x 4150

Характеристики указаны для станка в базовом исполнении.

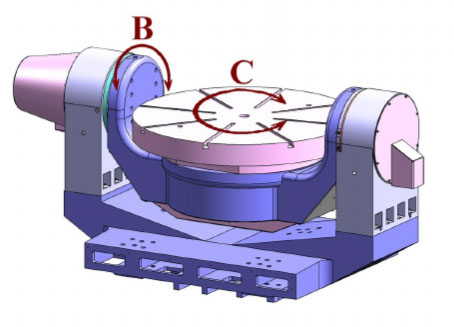

Стол глобусный с функцией токарной обработки

Диаметр планшайбы, мм

Максимальная частота вращения, ось A/C, об/мин

Максимальный крутящий момент, ось А/С, Нм

Максимальная нагрузка на стол при фрезеровании, кг

Максимальная нагрузка на стол при точении, кг

Максимальное биение центрального отверстия, мм

Тип тормозного устройства

Точность позиционирования, ось А/С, угл. сек

Повторяемость позиционирования, ось А/С, угл. сек

Значения

Ø 1100

20/350

3000/2950

5 000

2500

0,01

Гидравлический тормоз

±3

±1

Стол с токарной функцией

Диаметр планшайбы, мм

Максимальная частота вращения, об/мин

Максимальный крутящий момент, Нм

Максимальная нагрузка на стол, кг

Максимальное биение центрального отверстия, мм

Тип тормозного устройства

Точность позиционирования, угл. сек

Повторяемость позиционирования, угл. сек

Значения

Ø 1600

300

7 500

18 000

0,01

Гидравлический тормоз

±3

±1
